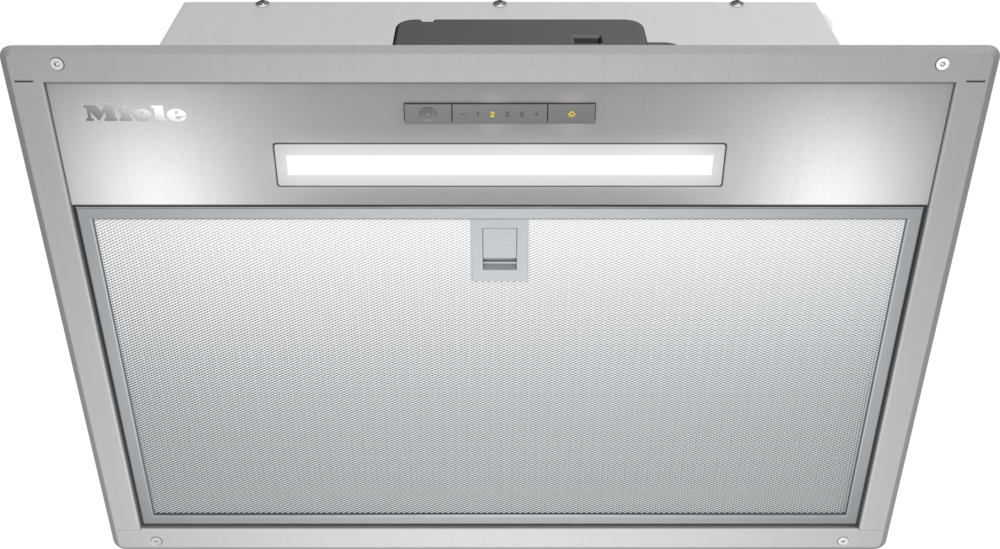

LüfterbausteinSILVER
DAE 1530 Edelstahl
mit EasySwitch-Steuerung für komfortable BedienungFarbe:Edelstahl
Produktdetails

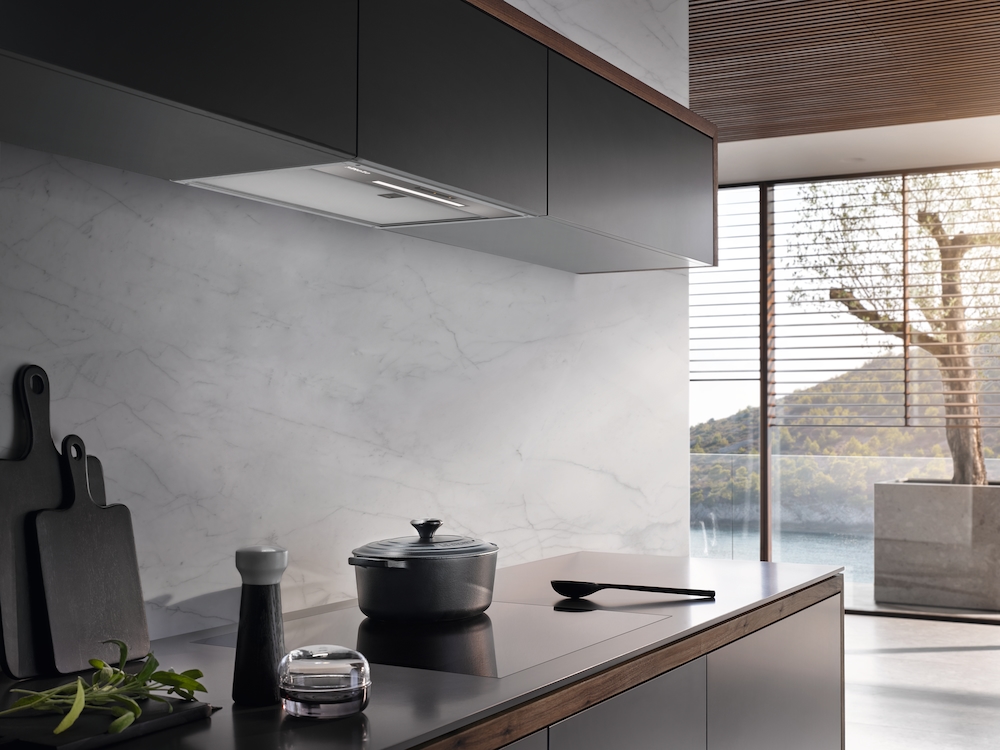

- Individuelles Küchendesign - vollintegriert in 532 mm Breite
- Leistungsstark - in der höchsten Stufe

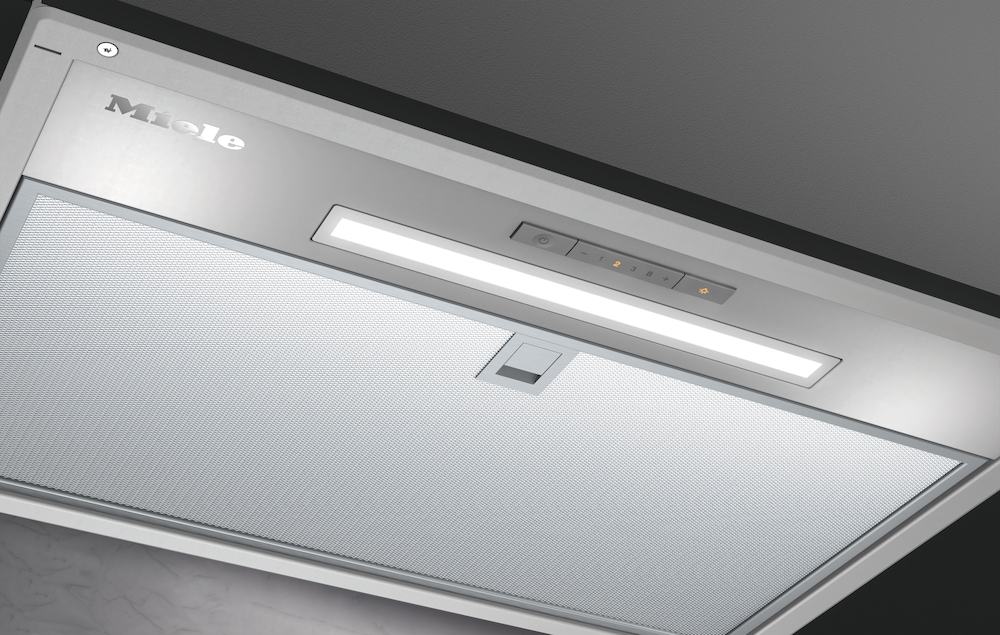

- Gleichmäßige Ausleuchtung dank LED-Leiste
- Effiziente Filterung -10-lagiger Edelstahl-MetallfettfilterLaden...
- Sicher und leicht zu reinigen -Miele CleanCoverLaden...
- Herstellerinformationen anzeigen:
- Sicherheitsinformationen
Modellbezeichnung DAE 1530
Materialnummer Hersteller 12760940
EAN-Nummer 4002516872016
Marketingklasse Silver
Laden...
Lüfterbaustein
Art der Luftführung Umrüstbar
Erforderlicher nachkaufbarer Umbausatz Umluft DUU 150,DUU 151
Erforderlicher nachkaufbarer Aktivkohlefilter DKF 32-P
Farbe Edelstahl

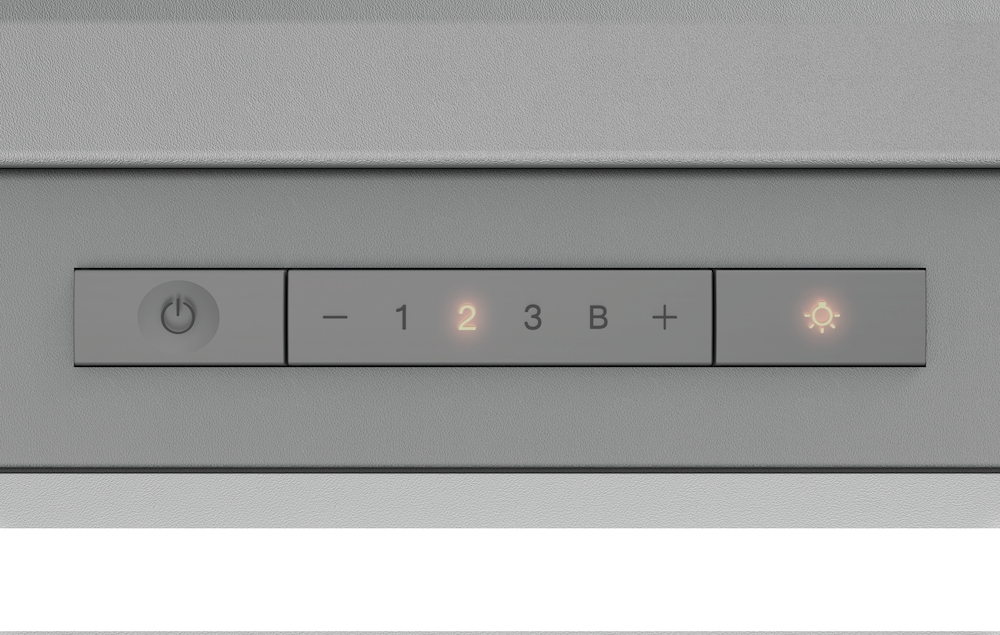

Elektronische Steuerung
EasySwitch
Bedienung EasySwitch
Leistungsstufen (Anzahl ohne Boosterstufe) 3
Boosterstufen 1
Reinigungsfreundlicher Haubeninnenraum CleanCover
Laden...
Energieeffizienzklasse (A+++ - D) B
Jährlicher Energieverbrauch in kWh/Jahr 72.2
Klasse für fluiddynamische Effizienz B
Laden...
Beleuchtungseffizienzklasse A
Laden...
Klasse für den Fettabscheidegrad B
Laden...
Wechselstrommotor (AC-Motor)
Reinigungsfreundlicher Haubeninnenraum CleanCover
Laden...
Anzahl spülmaschinengeeign. EDST-Metallfettfilter (10-lagig) 1
Laden...
LED
Anzahl x Watt 1 x 3,2 W
Beleuchtungsstärke in Lx 360
Farbtemperatur in K 3500
Anzahl Gebläse 1
Doppelseitig saugendes Gebläse
Wechselstrommotor (AC-Motor)
Luftleistung Stufe 1 (m³/h) nach EN 61591 215
Luftleistung Stufe 2 (m³/h) nach EN 61591 315
Luftleistung Stufe 3 (m³/h) nach EN 61591 415
Luftleistung Boosterstufe 1 (m³/h) nach EN 61591 675
Schallleistung Stufe 1 (dB(A) re1pW) nach EN 60704-3 45
Schallleistung Stufe 2 (dB(A) re1pW) nach EN 60704-3 48
Schallleistung Stufe 3 (dB(A) re1pW) nach EN 60704-3 53
Schallleistung Boosterstufe 1 (dB(A) re1pW) n. EN 60704-3 65
Schalldruck Stufe 1 (dB(A) re20µPa) nach EN 60704-2-13 30
Schalldruck Stufe 2 (dB(A) re20µPa) nach EN 60704-2-13 34
Schalldruck Stufe 3 (dB(A) re20µPa) nach EN 60704-2-13 39
Schalldruck Boosterstufe 1 (dB(A) re20µPa) n. EN 60704-2-13 51
Luftleistung Stufe 1 (m³/h) nach EN 61591 200
Luftleistung Stufe 2 (m³/h) nach EN 61591 295
Luftleistung Stufe 3 (m³/h) nach EN 61591 395
Luftleistung Boosterstufe 1 (m³/h) nach EN 61591 630
Schallleistung Stufe 1 (dB(A) re1pW) nach EN 60704-3 46
Schallleistung Stufe 2 (dB(A) re1pW) nach EN 60704-3 53
Schallleistung Stufe 3 (dB(A) re1pW) nach EN 60704-3 59
Schallleistung Boosterstufe 1 (dB(A) re1pW) n. EN 60704-3 71
Schalldruck Stufe 1 (dB(A) re20µPa) nach EN 60704-2-13 32
Schalldruck Stufe 2 (dB(A) re20µPa) nach EN 60704-2-13 39
Schalldruck Stufe 3 (dB(A) re20µPa) nach EN 60704-2-13 45
Schalldruck Boosterstufe 1 (dB(A) re20µPa) n. EN 60704-2-13 57
Sicherheitsausschaltung
Laden...
Maße des Haubenkörpers (B x H x T) in mm 532 x 50 x 372
Breite des Haubenkörpers in mm 532
Höhe des Haubenkörpers in mm 50
Tiefe des Haubenkörpers in mm 372
Mindestabstand über Elektrokochfeldern in mm 450
Laden...
Mindestabstand über Gaskochstellen (max. 12,6 kW Gesamtleistung, Brenner ≤ 4,5 kW) in mm 650
Laden...
Nettogewicht in kg 9
Länge der elektrischen Zuleitung in m 1.5
Schutzkontaktstecker
Steckertyp Schuko-Stecker mit Erdung
Gesamtanschlusswert in kW 0.203
Spannung in V 230
Absicherung in A 10
Frequenz in Hz 50
Phasenanzahl 1
Abluftanschluss oben
Durchmesser des Abluftstutzens in mm 150
Kombination mit Gaskochfeld Möglich
Rückstauklappe
Laden...
EAN 4002516872016
Rückstauklappe
Einfaches Handling und wirkungsvoll gegen Fett
Edelstahl-Metallfettfilter (10-lagig)
Effektiv und optisch ansprechend: Hohe Fettabscheidung und einfache Reinigung im Geschirrspüler.
Komfort und Sicherheit im Detail
Miele CleanCover
Schutz und leichte Reinigung: Die geschlossene, glatte Oberfläche verhindert den Kontakt mit Kabeln und Motor.
Edelstahl-Metallfettfilter (10-lagig)
Effektiv und optisch ansprechend: Hohe Fettabscheidung und einfache Reinigung im Geschirrspüler.Miele CleanCover
Schutz und leichte Reinigung: Die geschlossene, glatte Oberfläche verhindert den Kontakt mit Kabeln und Motor.
Sicherheitsausschaltung
Sinnvoll, auch bei Bedienfehlern: Nach 10 Stunden schaltet sich die Dunstabzugshaube automatisch ab.Ergänzende Produkte und Zubehör
Downloads
Montageplan
HerunterladenPDF
Gebrauchsanweisung/Montageanweisung
HerunterladenPDF
Produktblatt
HerunterladenPDF
Garantiebedingungen
HerunterladenPDF
dwg
HerunterladenZIP
fbx
HerunterladenZIP
ifc
HerunterladenZIP
rfa
HerunterladenZIP
rvt
HerunterladenZIP
Energielabel
HerunterladenPDF
Energielabel
HerunterladenPNG
EU - Datenblatt
HerunterladenPDF
Energielabel-Icon
HerunterladenPDF
Ob Sie ein Haushaltsgerät ersetzen oder eine Küche planen möchten - hier finden Sie alle relevanten Installationsdiagramme für Ihr Miele Gerät. Bitte beachten Sie, dass die Installation und Wartung unserer Produkte nur von autorisierten Fachleuten durchgeführt werden sollten. Bei Fragen rufen Sie uns bitte an und wir beraten Sie unverbindlich!
Beschreibung
DAE1530, DAE1535 Lüfterbaustein - Skizze
1) Abluftanschluss alternativ nach hinten., Abluftstutzen Ø 150 mm., Weitere Detailmaße finden Sie in der Gebrauchsanweisung! POSTSCRIPT
