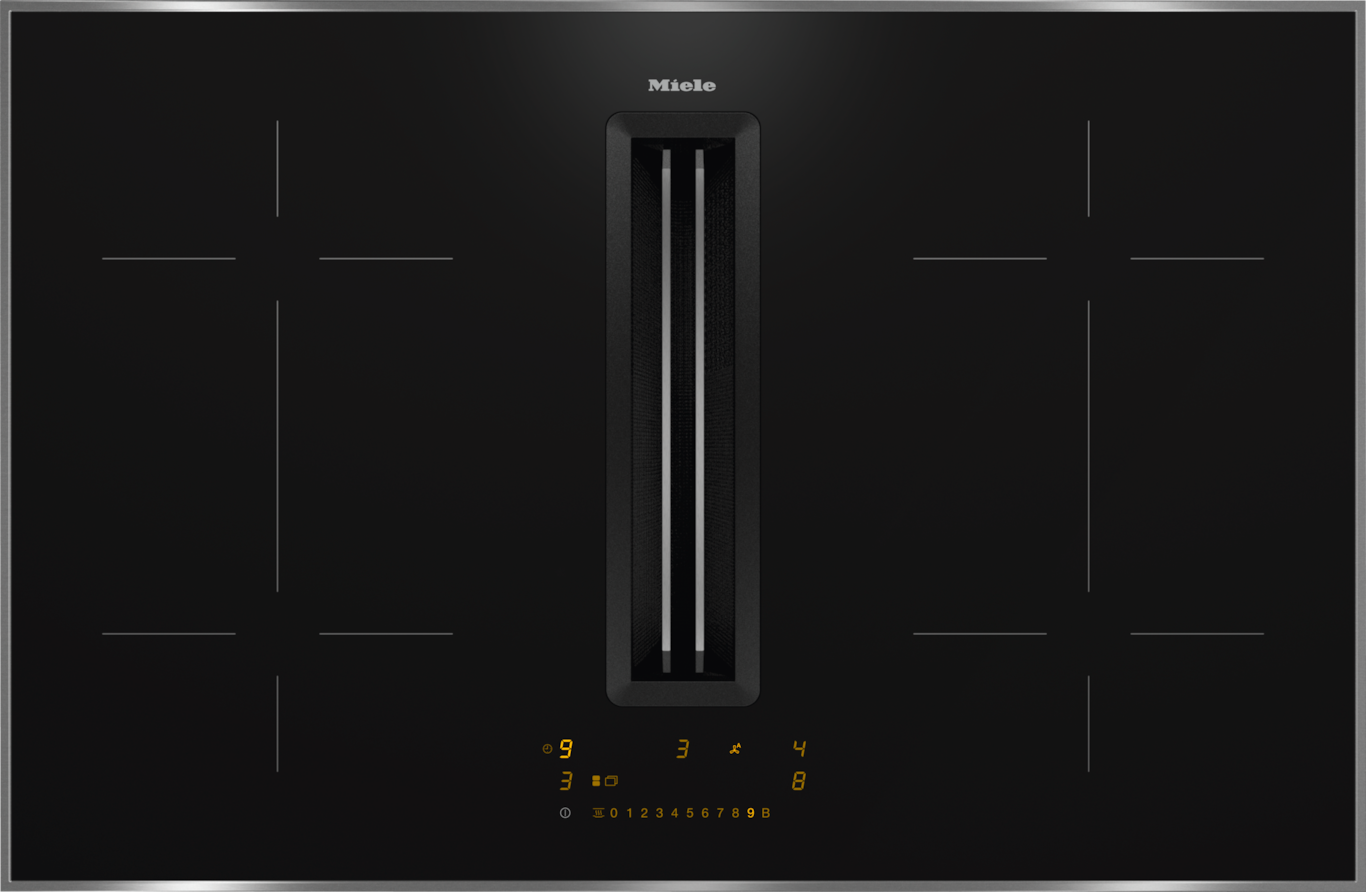

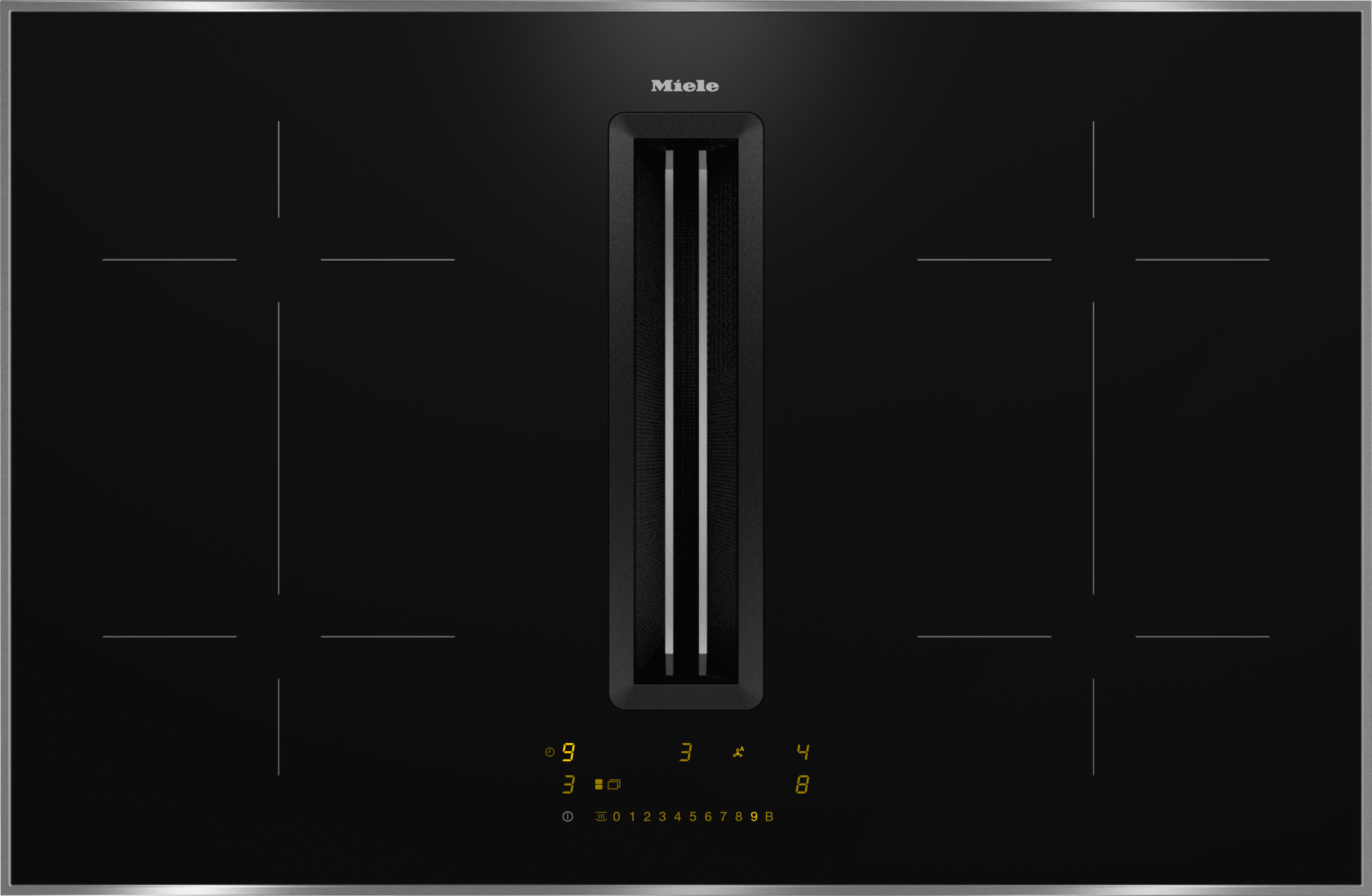

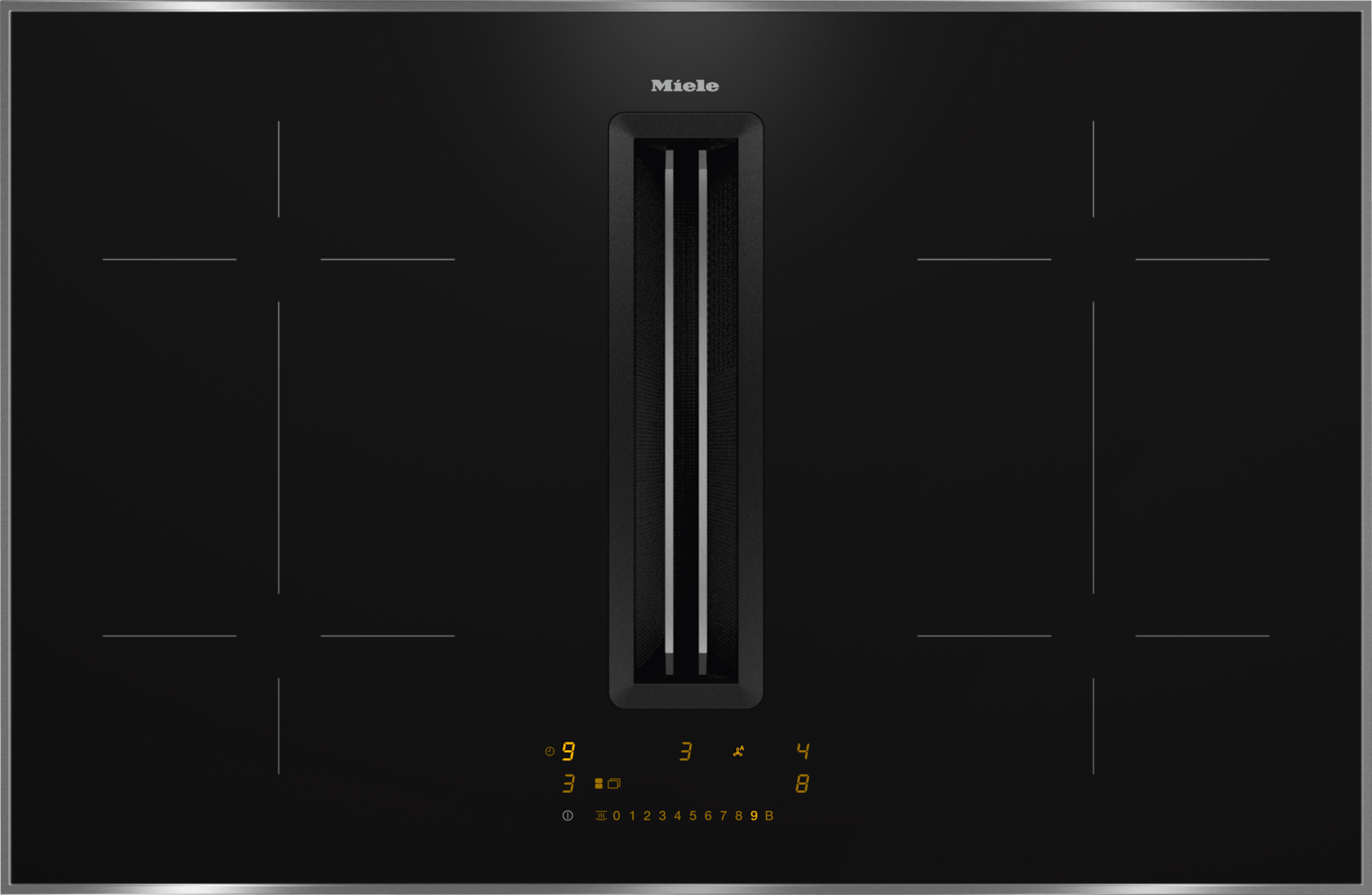

KMDA 7473 FR-U Silence

✓✓ Möglich, ✓ Möglich - weiteres Zubehör notwendig, - Programmierung muss geändert werden - weiteres Zubehör notwendig

1) vorn, 2) abnehmbare Auffangwanne, 3) Reinigungsklappe, 4) Netzanschlusskasten mit Netzanschlussleitung, L = 1600 mm, 5) Dicke der Arbeitsplatte, Abluft- und geführter Umluftbetrieb: ≥10 mm, Plug&Play-Betrieb: ≥10 mm - ≤40 mm,

Installationszeichnungen

Installationszeichnungen

①Für die Führung der Abluft zwischen Korpuswand und einer angrenzenden Raumwand oder einem angrenzendem Möbel muss ein Mindestabstand von 25 mm eingehalten werden., ②Die abnehmbare Auffangwanne und die Reinigungsklappe müssen nach dem Einbau zugänglich sein., ③Der Querschnitt der Entlüftungsöffnung muss mindestens 425 cm² betragen., ④Abstand Unterkasten vorn bis Ende des Plug&Play-Adapters

①Für die Führung der Abluft zwischen Korpuswand und einer angrenzenden Raumwand oder einem angrenzendem Möbel muss ein Mindestabstand von 25 mm eingehalten werden. Wenn die Korpusrückwand <gt/> 555 mm von der Arbeitsplattenfront entfernt ist, muss der Plug&Play-Adapter um ein Ergänzungset von Miele erweitert werden., ② Die abnehmbare Auffangwanne und die Reinigungsklappe müssen nach dem Einbau zugänglich sein., ③Der Querschnitt der Entlüftungsöffnung muss mindestens 425 cm² betragen., ④Abstand Unterkasten vorn bis Ende des Plug&Play-Adapters, , x Maß, um das die Arbeitsplattentiefe größer ist als 600 mm.

1) DFK-AK 90, 2) DFK-R 1000

1) DFK-AK 90, 2) DFK-R 1000, 3) DFK-BV 90

1) DFK-AK 90, 2) DFK-R 1000, 3) DFK-BV 90, 4) DFK-BH 90

1) DFK-AK 90, 2) DFK-R 1000, 3) DFK-BV 90, 4) DFK-BH 90, 5) DFK-V, 6) DUU 1500, , Die Mindestbreite des Schrankes beträgt 1350 mm.
